QEMUに似たRenodeでVSCodeを使ってデバッグする

preLaunchTask を削除：デバッグ実行前に行う処理を登録できる設定で、ビルドするタスクと Renode を起動するタスクが登録されています（タスクは tasks.json に定義されています） → まずは手動で実行したいので削除しました
postDebugTask を削除：デバッグ実行終了時に行う処理を登録できる設定で、デバッグセッションを終了させるタスクが登録されています（とドキュメントに書かれています） → こちらも、まずは手動でやります
stopAtConnect を追加：true に設定すると、停止させた状態で、デバッグを開始させることができます（stopAtEntryもあるがアセンブラの場合はstopAtConnectじゃないと止まりませんでした）
miDebuggerPath：GDB のパスを設定します
program：実行ファイルのパスを指定します

{
    "version": "0.2.0",
    "configurations": [
        {
            "name": "Debug application in Renode",
            "type": "cppdbg",
            "request": "launch",
            "miDebuggerServerAddress": "localhost:3333",
            "stopAtConnect": true,
            "cwd": "${workspaceRoot}",
            "miDebuggerPath": "arm-none-eabi-gdb",
            "program": "${workspaceRoot}/stm32f4discovery_sample.elf"
        },
    ]
}

VSCode の設定が出来たので、早速デバッグしていきます。

これまで、Renode を起動した後、いくつかの設定を手動で入力していましたが、今回から、スクリプト（rescファイル）に書いて、それを使っていきます。

参考にした rescファイルは、Renodeを最初に試したときの記事でも、参考にさせてもらったGitHubの https://github.com/memfault/interrupt/blob/master/example/renode/renode-config.resc です。

いつも手動で入力していた内容を書いてあるだけです。

:name: STM32F4 Discovery Printf
:description: This script runs the usart_printf example on stm32f4 discovery

$name?="STM32F4_Discovery"
#$bin?=@renode-example.elf
$bin?=@stm32f4discovery_sample.elf

# Create Machine & Load config
mach create $name
machine LoadPlatformDescription @platforms/boards/stm32f4_discovery-kit.repl
machine LoadPlatformDescription @add-ccm.repl

# Create a terminal window showing the output of UART2
#showAnalyzer sysbus.usart2

# Enable GDB
machine StartGdbServer 3333

macro reset
"""
    sysbus LoadELF $bin
"""

runMacro $reset

それでは、Renode を起動していきます。VSCode のターミナル→新しいターミナルをクリックします。

すると、Renode をクローンしたディレクトリで、シェルが起動するので、いつも通りに Renode を起動します。rescファイルを読み込んで使用するには、i rescファイルパス で使うことが出来ます。

$ ./renode --console
(Renode:6772): Gdk-CRITICAL **: 20:17:15.682: IA__gdk_keymap_get_for_display: assertion 'GDK_IS_DISPLAY (display)' failed
20:17:16.4212 [INFO] Loaded monitor commands from: /home/daisuke/svn_/renode/renode/scripts/monitor.py
Renode, version 1.15.0.37629 (f830e634-202406021825)
(monitor) i @renode-config.resc
20:17:19.3840 [INFO] Including script: /home/daisuke/svn_/renode/renode/renode-config.resc
20:17:19.4078 [INFO] System bus created.
20:17:21.2113 [INFO] sysbus: Loaded SVD: /tmp/renode-6772/8d073280-bb50-46b3-8190-0f4c4177a56d.tmp. Name: STM32F40x. Description: STM32F40x.
20:17:21.2908 [INFO] STM32F4_Discovery: GDB server with all CPUs started on port :3333
20:17:21.3178 [INFO] sysbus: Loading segment of 11000 bytes length at 0x8000000.
20:17:21.3386 [INFO] sysbus: Loading segment of 360 bytes length at 0x8002AF8.
20:17:21.3392 [INFO] sysbus: Loading segment of 256 bytes length at 0x2001F700.
(STM32F4_Discovery)

いつもは、ここで GDB を起動していましたが、代わりに、VSCode のデバッガ（実際はいつものGDBです）を起動していきます。実行とデバッグのメニューから Debug application in Renode を選んでデバッガを起動します。

Renode 側のデバッガ起動後のログです。

20:17:29.6863 [INFO] cpu: *** vtorInitialized=False, firstNotNullSection.HasValue=True ***
20:17:29.6864 [INFO] cpu: Guessing VectorTableOffset value to be 0x8000000.
20:17:29.6881 [INFO] cpu: *** pcNotInitialized=True, VectorTableOffset=134217728 ***
20:17:29.6918 [INFO] cpu: Setting initial values: PC = 0x8000CF5, SP = 0x20020000.
20:17:29.6936 [INFO] STM32F4_Discovery: Machine started.

以下のように、startup.S の先頭で停止しました。

ソースパスを指定した覚えは無いですが、なぜか、ソースが表示されてますね。

いつも通り、ステップ実行や、ブレークポイントを設定するなどもできて、正しく動作しているようです。

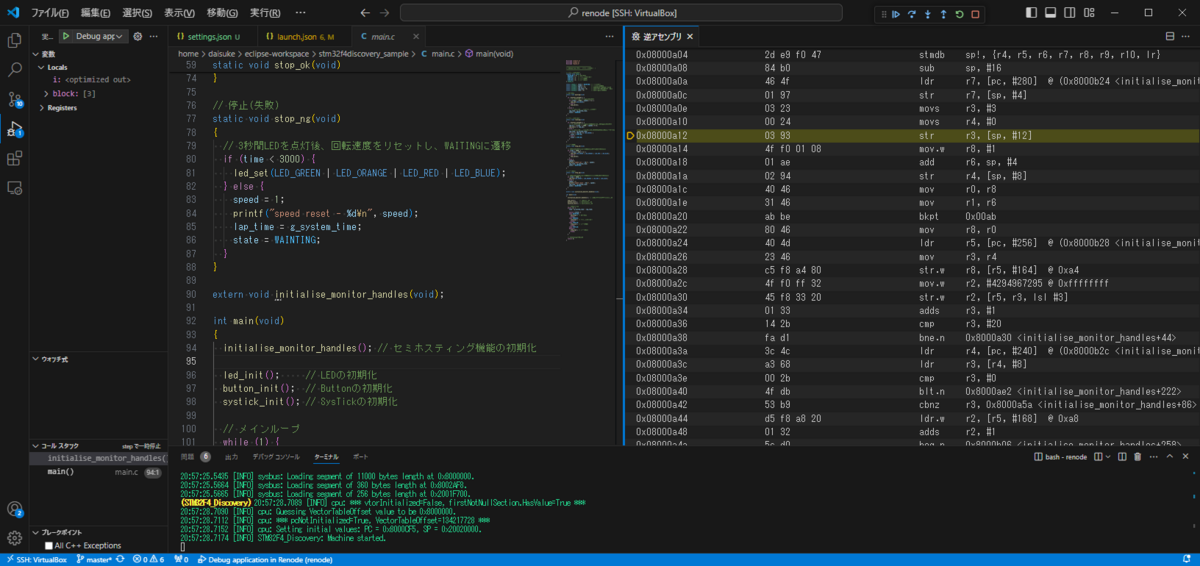

ソースコードのウィンドウで右クリックして、「逆アセンブリビューを開く」をクリックすると、アセンブラが表示されて、アセンブラの命令を一つずつステップ実行することも出来ました。ただし、Eclipse のように、アセンブラ側でステップ実行すると、Cソース側も同期して、どこを実行しているか分かりますが、その機能は無いようです。

Renodeでバイナリファイルから構築したELFファイルをVSCodeでデバッグする

続いて、デバッグ情報の無い ELFファイルを、VSCodeでデバッグしてみます。

.vscode/launch.json の "program": "${workspaceRoot}/stm32f4discovery_sample.elf" を、"program": "${workspaceRoot}/stm32f4discovery_sample_bin2elf.elf " に変更します。

また、renode-config.resc の $bin?=@stm32f4discovery_sample.elf を $bin?=@stm32f4discovery_sample_bin2elf.elf に変更します。

それでは、Renode を起動します。

$ ./renode --console

(Renode:10538): Gdk-CRITICAL **: 21:58:25.438: IA__gdk_keymap_get_for_display: assertion 'GDK_IS_DISPLAY (display)' failed
21:58:26.2345 [INFO] Loaded monitor commands from: /home/daisuke/svn_/renode/renode/scripts/monitor.py
Renode, version 1.15.0.39127 (f830e634-202406021825)

(monitor) i @renode-config.resc
21:58:27.8745 [INFO] Including script: /home/daisuke/svn_/renode/renode/renode-config.resc
21:58:27.9009 [INFO] System bus created.
21:58:29.9635 [INFO] sysbus: Loaded SVD: /tmp/renode-10538/c22b0a54-2252-4eec-9019-e5bd1f6e3e18.tmp. Name: STM32F40x. Description: STM32F40x.
21:58:30.0498 [INFO] STM32F4_Discovery: GDB server with all CPUs started on port :3333
21:58:30.0740 [INFO] sysbus: Loading segment of 11116 bytes length at 0x8000000.
(STM32F4_Discovery)

特に問題はなさそうなので、デバッガを起動します。以下は、デバッガ起動後のログです。

21:58:36.3178 [INFO] cpu: *** vtorInitialized=False, firstNotNullSection.HasValue=True ***
21:58:36.3179 [INFO] cpu: Guessing VectorTableOffset value to be 0x8000000.
21:58:36.3202 [INFO] cpu: *** pcNotInitialized=True, VectorTableOffset=134217728 ***
21:58:36.3242 [INFO] cpu: Setting initial values: PC = 0x8000CF5, SP = 0x20020000.
21:58:36.3257 [INFO] STM32F4_Discovery: Machine started.

ソースはもちろん表示されませんし、逆アセンブリビューにも何も表示されません。デバッグコンソールの方を見て、適当に si とか入力してみたりしましたが、何もできません。困りました。

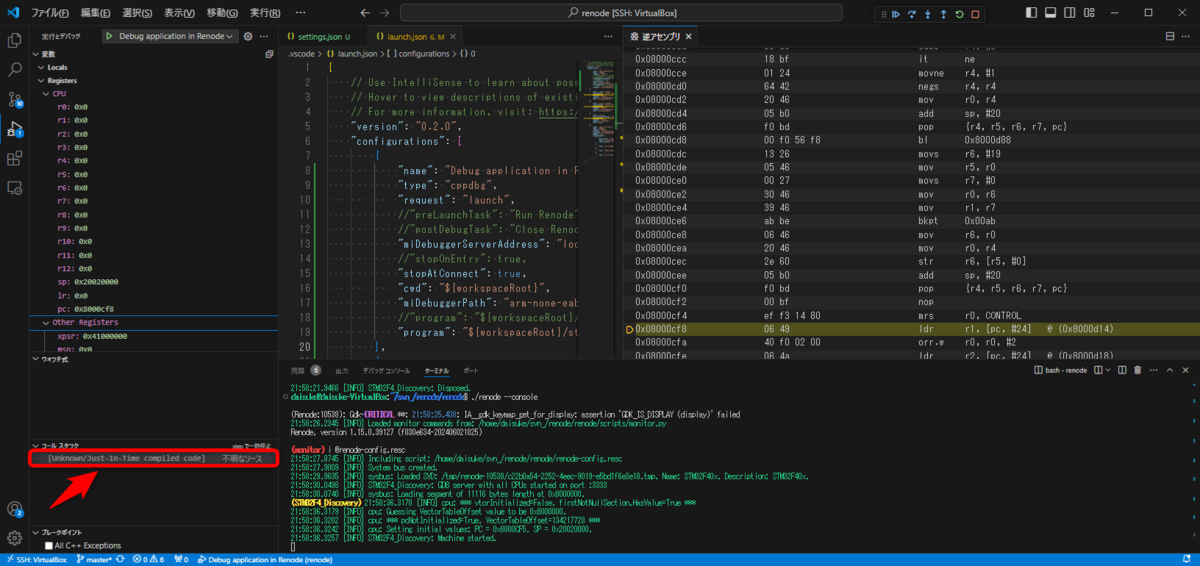

ふと、画面左下の不明なソースをダブルクリックしてみると、逆アセンブリビューにコードが表示されて、ステップ実行も問題なく出来ました。
